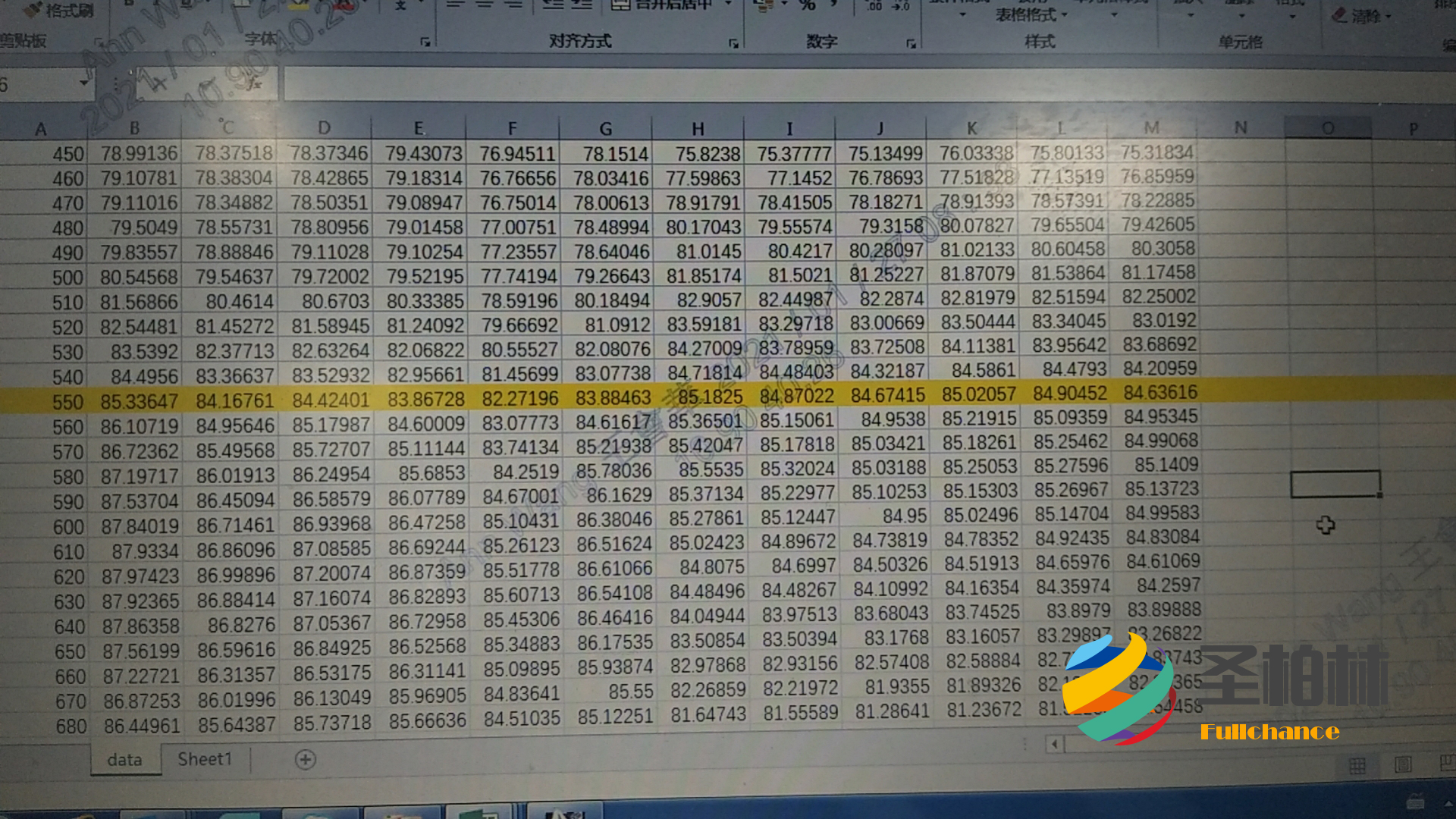

透光率測試-MFS630量測 HCK光學導電膜的穿透，550nm波段：

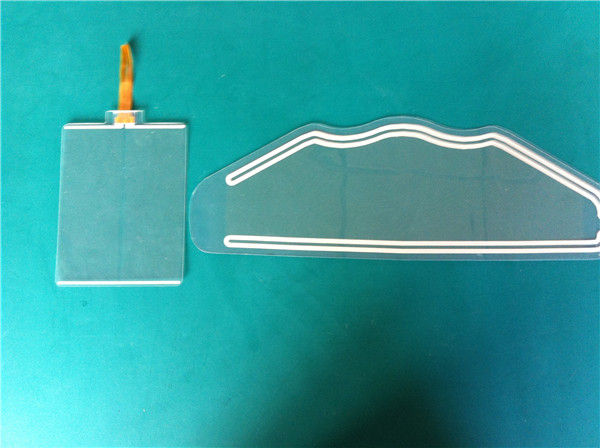

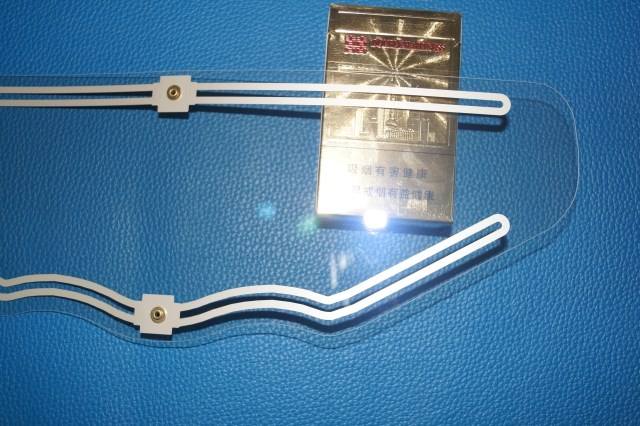

透明薄膜電熱片

透明薄膜電熱片在整個發熱體表面，對產品的加溫曲線非常迅速且安全，超薄的薄膜發熱片結構，高性能的雙面背膠或一般的雙面背膠貼于兩側都不影響視線，透光度高于70%~80%。

英文學名：Transparent Film Heating Element



AC/DC	1-1000V
瓦特數	0.1以上皆可設計
最高溫度	130℃
常見使用溫度	25℃~120℃
厚度	0.016mm






---

絕緣材料的比較：

	絕緣材料
加熱器之特色	0.002”的Kapton需有0.001”FEP的黏膠	0.008”玻璃補強的sili-cone rubber Teflon	0.1mm~1mm厚度的云母片	0.005”的Polyester帶有0.001”的絕膠
外觀概述	呈透明、琥珀顏色的Polyi-miele薄膜	紅色的elastomer放在玻璃纖維基座	白色或綠色的云母薄片	透明的薄片
溫度范圍	-200到280℃ (-328到536℉)	-200到260℃ (-328到500℉)	-200到1000℃ (-328到1832℉)	-200到120℃ (-328到248℉)
介質強度	1000 VRMS	1000 VRMS	1000 VRMS	1000 VRMS
超出組件最大	0.010” (0.25mm)	0.020” (0.5mm)	0.017” (0.43mm)	0.008” (0.2mm)
25℃常溫下每平方英寸可設計的最大瓦特數	1inch²/7w	1inch²/7w	1inch²/15W	1inch²/3.5W
電熱器軟度	最佳：0.03”(0.75mm)最小彎曲半徑	好：0.125”(3.2mm)最小彎曲半徑	較好：0.006”(1.52mm)最小彎曲半徑	較好：0.039”(1mm)最小彎曲半徑
安置方法	※伸縮帶 ※#11耐熱水泥 ※#10.PSA ※#20延展膠帶	※伸縮帶 ※#6耐熱水泥 ※#12.PSA ※硬化 ※#20延展膠帶	※伸縮帶 ※#11耐熱水泥 ※#10.PSA ※夾具固定	※伸縮帶 ※#6耐熱水泥 ※#12.PSA ※硬化 ※#20延展膠帶
備注	由于Kapton在真空中的穩定性及抗溶性，常常被應用在醫學上和航空上。 接受嚴苛環境	Silicon rubber比Kapton便宜，應用在工業和商業方面，通常是被硬化為金屬零件	高溫環境或需要超高溫可使用，均溫的設計	Polyester有許多Kapton的特性但價格上是比較便宜的一種選擇，而且有較佳的防水性

---

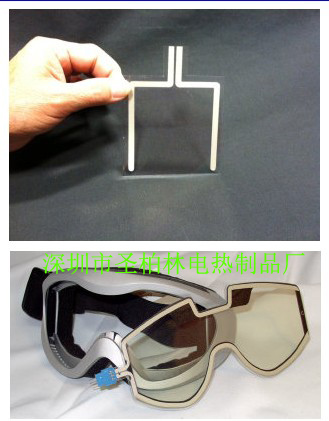

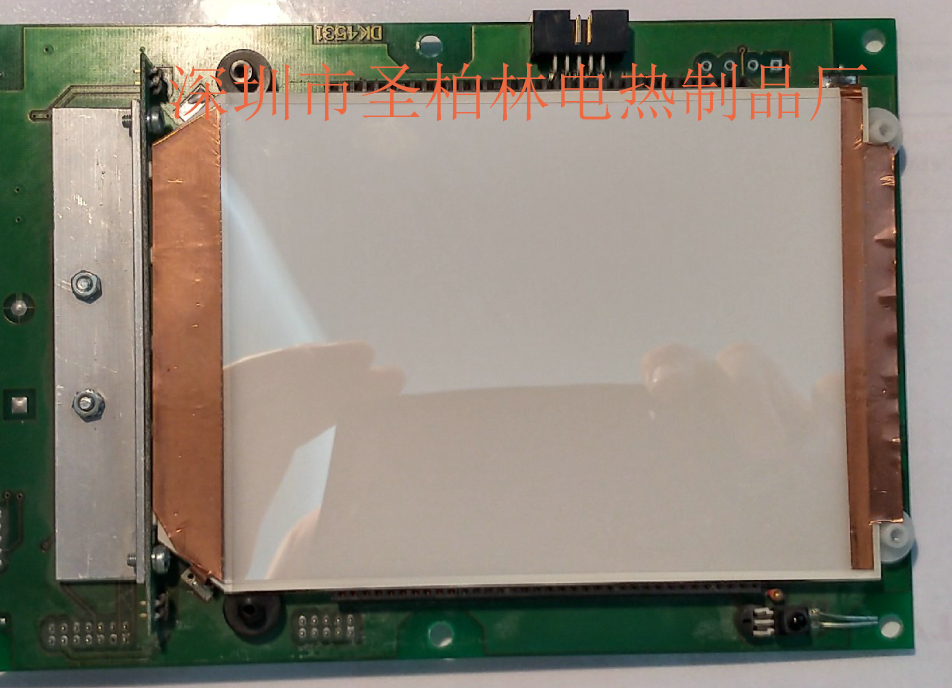

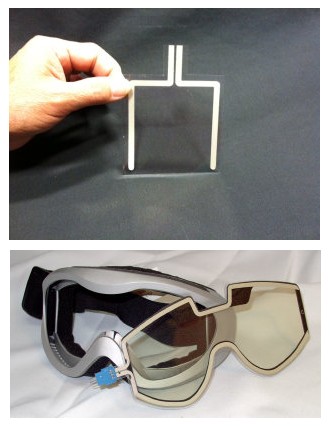

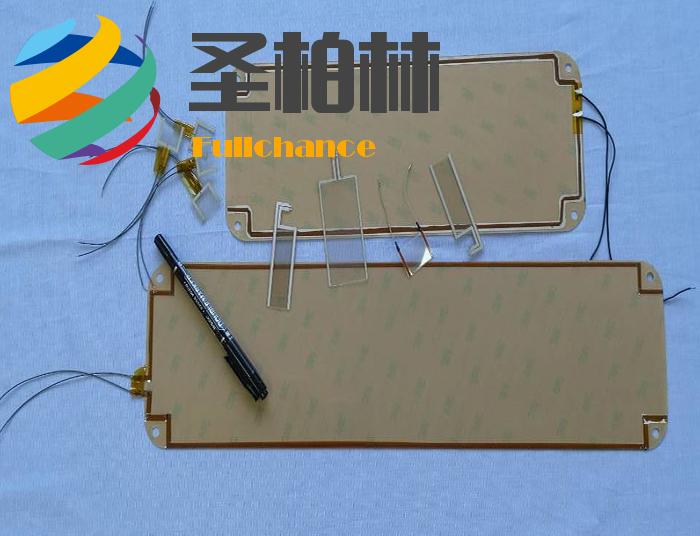

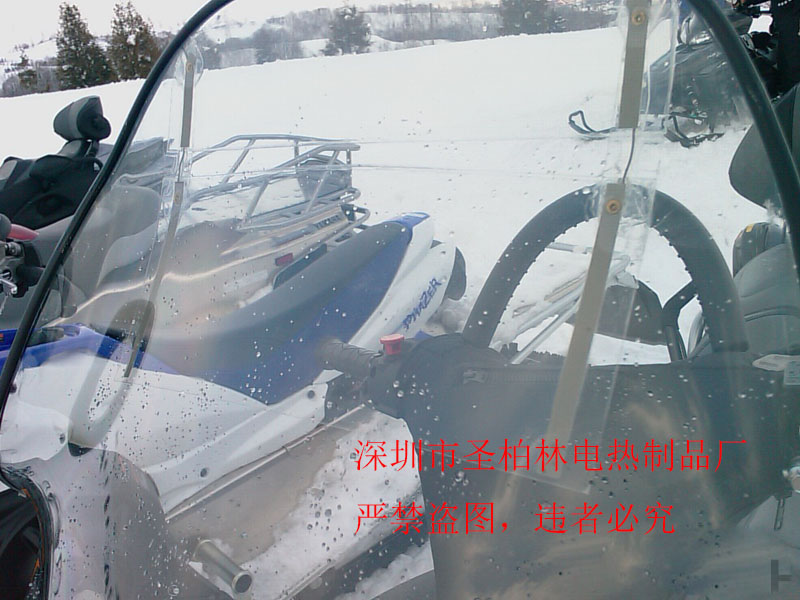

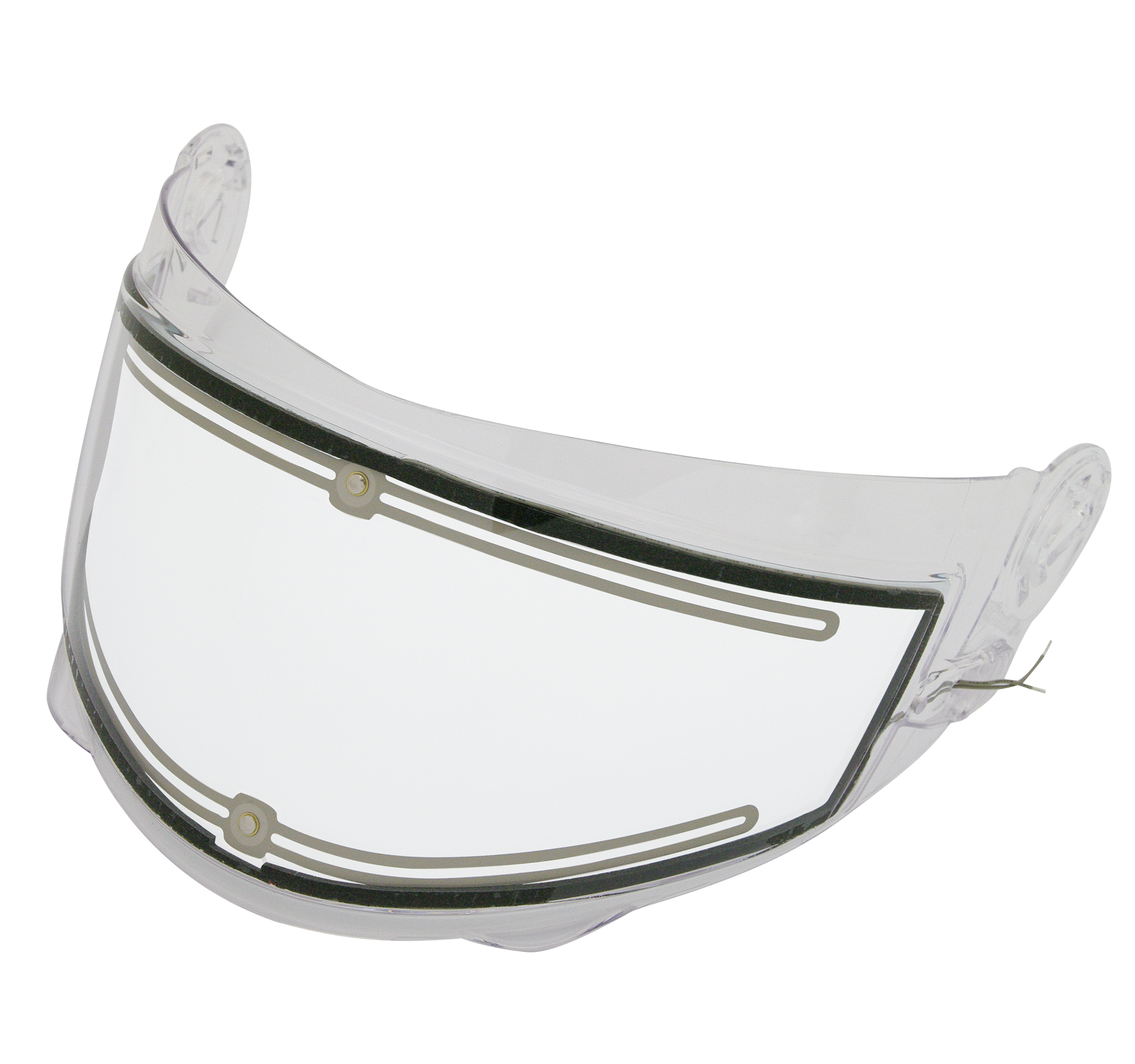

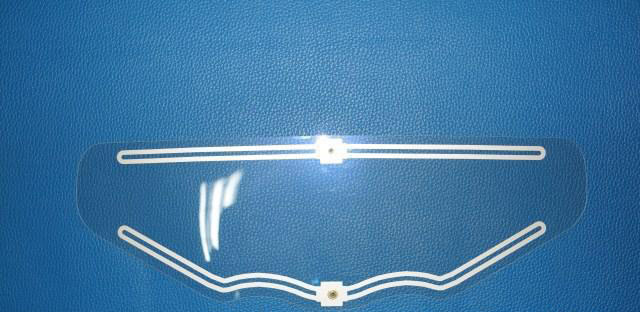

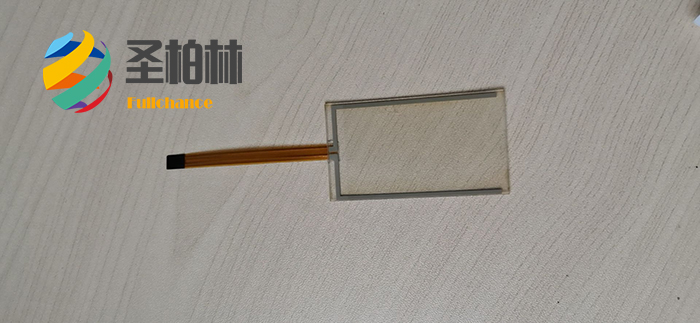

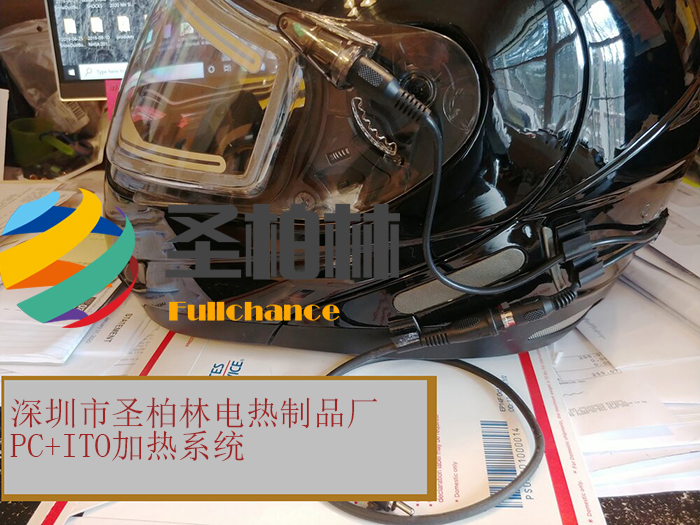

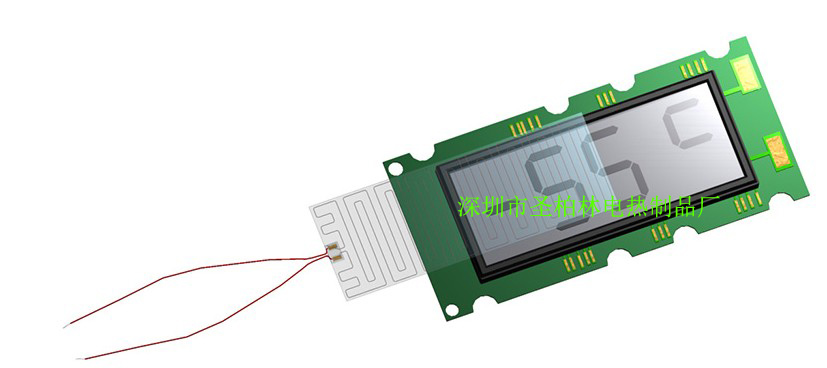

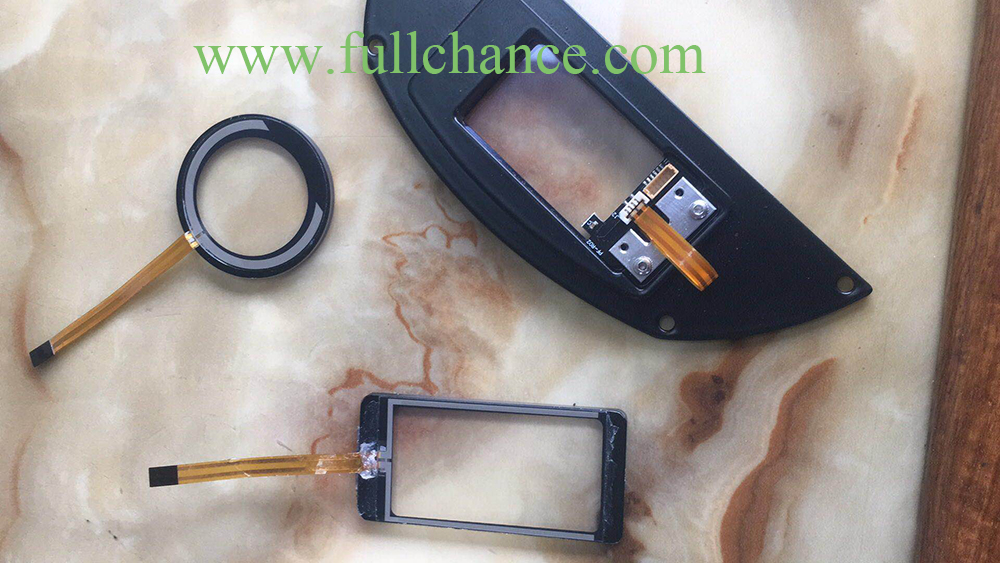

實 例



圣柏林設計過5000種以上的電熱片,如公司內有庫存相似規格的樣品,皆可提供您快速測試。

在每一次的新開發產品，圣柏林超導熱團隊都提升了技術水平，不斷的與客戶同步，在國內擁有規模最齊全的電熱片和電熱器生產設備。

·                          我們擁有最完整的產線

·                          100%品質全檢

·                          樣品交期短

·                          交貨速度快

·                          歡迎同業訂制

·                          均溫設計

·                          接受 ODM,OEM

·                          提供業務工程師到府討論開發案

此電熱片皆可依照您的需求，客制化訂制。歡迎來電尋問，謝謝您的來訪。
